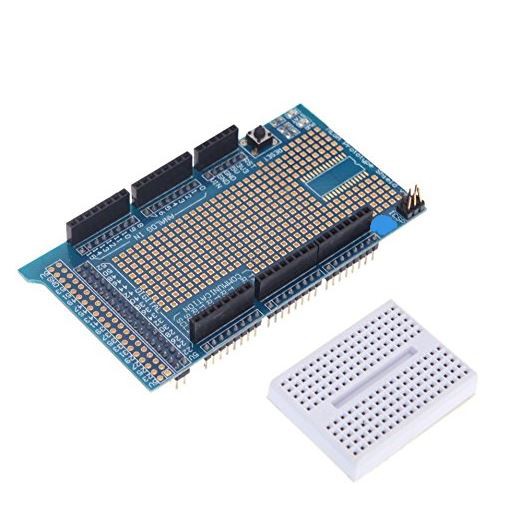

MEGA 2560 Proto Prototype Shield V3.0 Junta de desenvolupament d'expansió amb Mini PCB Breadboard 170 per a Uno R3
Visió general
El Prototyping Shield fa que sigui fàcil per a vostè dissenyar circuits personalitzats. Podeu soldar peces a l'àrea de prototips per crear el vostre projecte o utilitzar-lo amb un petit panell sense soldadura (no inclòs) per provar ràpidament les idees del circuit sense haver de soldar. Té connexions addicionals per a tots els pins d'E / S, i té espai per muntar circuits integrats de forats i forats de superfície. És una forma pràctica de fer el vostre circuit personalitzat i entrar en un únic mòdul.
Resum
Una àmplia zona de prototips amb algunes característiques addicionals:
· Pinout 1.0
· 1 Botó Restablir
· 1 connector ICSP
· Empremta SMD de 14 pals (tonal de 50 mils)
· 20 pals per petjada de forat (100 mils de tonalitat)
Poder
El Proto Shield porta la potència de les patilles Arduino estàndard 5V i GND a les dues línies d'alimentació elèctrica situades entre la petjada del paquet de forat de pas, que es pot utilitzar per alimentar les preses DIP o per a files d'alimentació i de terra.
Connexió SPI
El connector ICSP disponible a l'escut fa que les seves connexions es realitzin directament als pins SPI.
· 1: (el que té el signe de punter), MISO connectat a D12
· 2: + 5V
· 3: SCK connectat a D13
· 4: MOSI connectat a D11
· 5: SS connectat a D10
· 6: GND
Per obtenir més informació sobre la comunicació SPI, consulteu la biblioteca SPI.

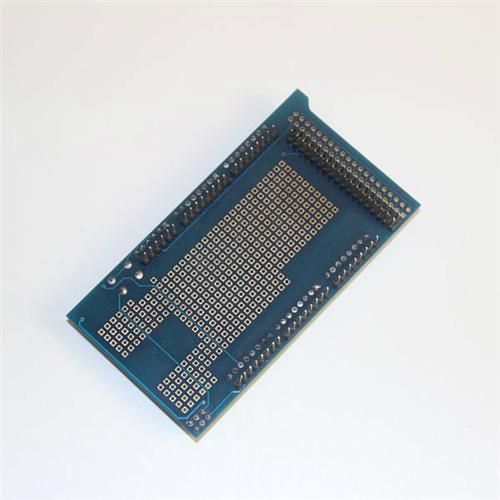

Característiques físiques
La longitud i ample màxim de la PCB de Proto Shield és de 2,7 i 2,1 polzades respectivament. Tres forats de cargol permeten que l'escut s'adhereixi a una superfície o cas. Tingueu en compte que la distància entre els pins digitals 7 i 8 és de 160 mil (0,16 "), i no un múltiple parell de l'espai entre els 100 pins.
El paquet inclou
1pcs per a la targeta Arduino MEGA Proto Prototype Shield V3
Punts de lligam 170 PCB de paquet PC 1pcs
Kuongshun Electronic, un dels fabricants i proveïdors internacionals de mega prototype prototype shield v3.0 + 170pts, que està situat a la Xina, ara té productes de qualitat a la venda. Estem equipats amb un grup de treballadors professionals i experimentats, així com equips avançats. Podeu estar segur de comprar descompte i baix preu mega protto prototip de protecció v3.0 + 170 paquets de taula fabricats a la Xina de nosaltres i consultar la llista de preus amb nosaltres.
Etiquetes populars: mega arduino, mega protector, protector escut, v3.0, mural
